🛣 Работа с геозонами

Назначение:

Геозоны - ограниченная область на карте, с которой взаимодействует мобильный объект.
Используются для:

• визуализации в треках;
• определения времени входа/выхода в геозону;
• оперативного оповещения о нахождении объекта в/вне границ зоны или отклонения от курса.

Виды геозон:

1. Коридор - геозона в виде прямой или ломаной линии заданной толщины. Используется, если участок, необходимый для отслеживания передвижения МО, повторяет путь объекта;



2. Прямоугольник - геозона в виде прямоугольной фигуры;
3. Полигон - геозона в виде произвольного многоугольника;
4. Круг - геозона в виде круга.

Для отображения геозоны на карте:

1. Нажмите кнопку "Выбор объекта";
2. Нажмите "Выберите геозону";
3. В открывшемся списке выберите необходимые геозоны;
4. Нажмите "Применить".

Все сохраненные геозоны можно посмотреть в справочнике "Геозоны".

Роли геозон:

1. Область на карте - стандартный тип зоны. Используется для отчетов, где фиксируется вхождение МО в геозону;

2.  Зона разгрузки - место разгрузки МО. Используется в горном модуле и необходима для работы с отчетом по рейсам;

3. Зона погрузки - место загрузки МО. Используется в горном модуле и необходима для работы с отчетом по рейсам;
4. Геометрия - используется только для визуального отображения области на карте и не участвует в построении отчетов;
5. Контрольный пункт - используется для фиксации прохождения МО определенных точек маршрута. Используется в  модуле “Пассажирские перевозки”.

Добавление геозон:

Доступно из разделов “Мониторинг”, “Треки”, “История сообщений” и через справочник “Геозоны”.

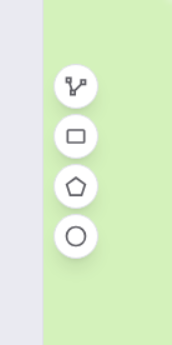

• Для добавления зоны из разделов необходимо нажать иконку необходимого вида геозоны, расположенного в левой части карты.

• Для добавления зоны через справочник нажмите кнопку "Новая геозона".

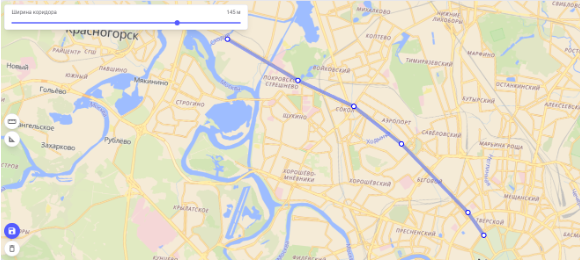

Создание геозоны “Коридор”

1. Выбрать “Создать коридор”;

2. Создать первый узел путем нажатия левой кнопкой мыши на карту;

3. От первого узла провести прямую и нажать левую кнопку мыши для создания второго узла. Аналогичным образом задать остальные узлы геозоны;

4. Для завершения построения геозоны необходимо левой кнопкой мыши нажать на последний созданный узел.

5. После завершения построения геозоны в верхнем левом углу карты появится ползунок для задания ширины коридора.

6. Для изменения местоположения узлов геозоны необходимо навести курсор на необходимый узел и с зажатой левой кнопкой мыши перенести узел в необходимое положение.

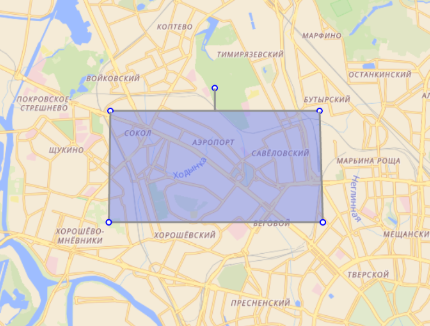

Создание геозоны “Прямоугольник”

1. Выбрать “Создать прямоугольник”;

2. Задать первый угол прямоугольника путем нажатия левой кнопки мыши на карту;

3. Задать второй угол прямоугольника противоположный первому;

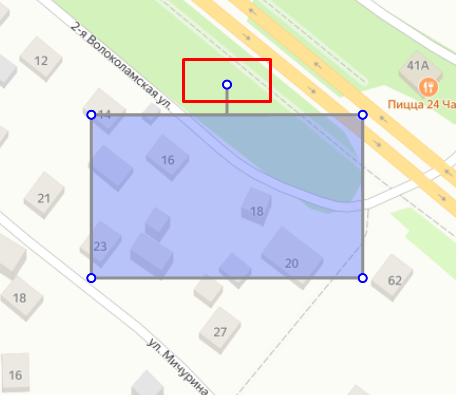

4. При необходимости созданную прямоугольную зону можно повернуть, зажав левую кнопку мыши на узле, расположенному перпендикулярно по центру относительно верхней стороны прямоугольника;

5. Для изменения размера прямоугольной геозоны необходимо навести курсор на любой ее угол и зажав левую кнопку мыши переместить курсор в нужное положение, в котором прямоугольник примет нужный размер.

6. Для изменения местоположения геозоны необходимо навести курсор на закрашенную часть зоны и зажав левую кнопку мыши переместить ее в нужное положение.

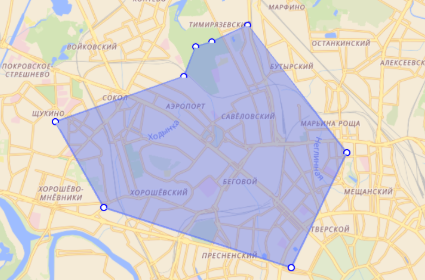

Создание геозоны “Полигон”

1. Выбрать “Создать полигон”;

2. Создать первый узел путем нажатия левой кнопкой мыши на карту;

3. От первого узла провести прямую и нажать левую кнопку мыши для создания второго узла. Аналогичным образом задать остальные узлы геозоны;

4. Для завершения построения геозоны необходимо левой кнопкой мыши нажать на последний созданный узел.

5. Для добавления дополнительного узла необходимо навести курсор на контур полигона и при появлении на нем круга, следующего за курсором, нажать левую кнопку мыши.

6. Для изменения местоположения узлов геозоны необходимо навести курсор на узел и с зажатой левой кнопкой мыши перенести узел в требуемое положение.

7. Для удаления узла геозоны необходимо навести курсор на нужный узел и нажать на правую кнопку мыши.

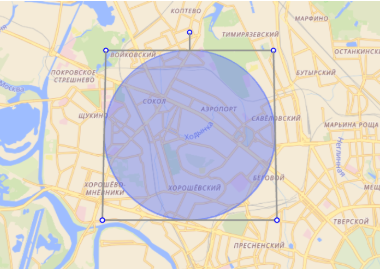

Создание геозоны “Круг”

1. Выбрать “Создать круг”;

2. Навести курсор на карту там, где необходимо разместить центр круговой геозоны;

3. Переместить курсор в положение, при котором геозона примет нужный размер, и нажать левую кнопку мыши для создания геозоны.

4. Для изменения местоположения геозоны необходимо навести курсор на закрашенную часть зоны и зажав левую кнопку мыши переместить ее в нужное положение.

5. Для изменения размера геозоны необходимо навести курсор на один из углов квадрата, в который вписана геозона, и зажав левую кнопку мыши переместить курсор в положение, при котором геозона примет нужный размер.

Сохранение геозон

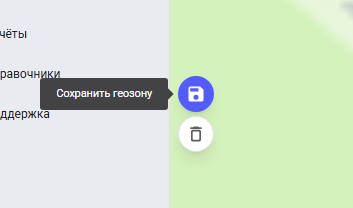

1. Если геозона создается через разделы “Мониторинг”, “Треки” и “История сообщений”, необходимо нажать иконку “Сохранить геозону” в виде дискеты в левом части карты:

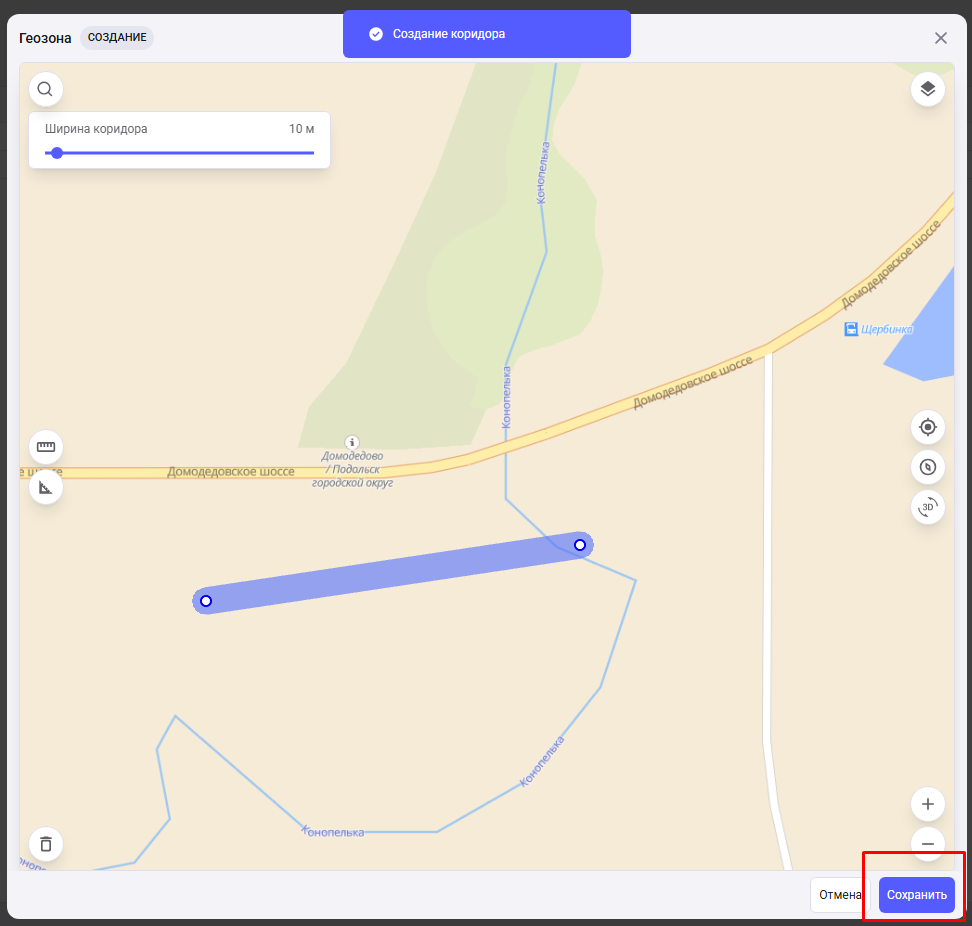

Если геозона создается через справочник “геозоны”, необходимо нажать кнопку “Сохранить”:

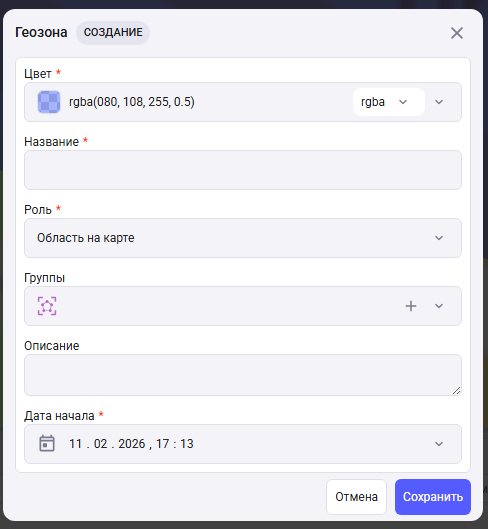

2. В открывшемся окне выберите цвет отображения геозоны на карте, название, роль (по умолчанию “Область на карте”), группу геозон и дату начала действия геозоны.

Удаление геозон

Для удаления созданной геозоны, которая еще не была сохранена в системе, необходимо нажать “Очистить” в левой части карты.



Удаление геозоны, сохраненной в системе, происходит через справочник “Геозоны”.

Состояние геозоны

Геозоны могут изменять форму и местоположение со временем при помощи состояний.
История состояния геозоны отображает начало и окончание ее действия, а также форму геозоны. При создании геозоны обязательно заполняется поле с датой начала действия, которая затем отображается в истории состояний.
