📍Карточка навигационного оборудования

Карточка навигационного оборудования позволяет редактировать информацию об оборудовании и установленных на нем датчиках. Для открытия карточки необходимо два раза кликнуть ЛКМ на оборудование в справочнике "Навигационное оборудование" откроется его карточка, поделенная на три раздела:

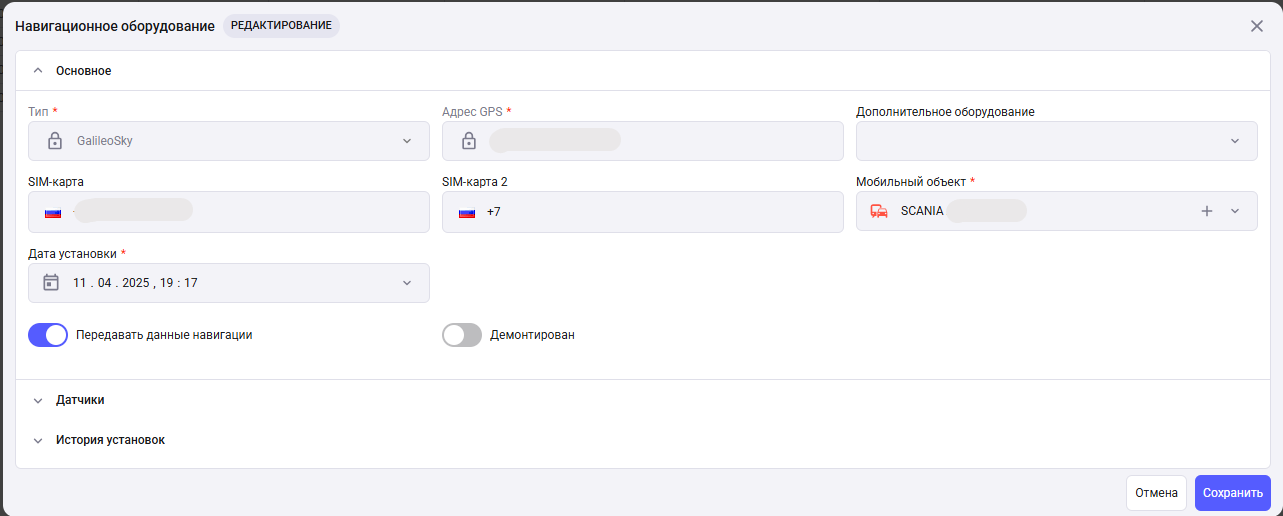

1. Раздел “Основное”

В данном разделе содержится основная информация о навигационном оборудовании: тип, адрес GPS, установленные SIM-карты, мобильный объект, на котором установлено оборудование и дата установки.

Помимо основной информации в разделе содержатся два переключателя:

Передавать данные навигации - при активации этого переключателя данные по навигации и датчикам будут отображаться от этого контроллера при выборе МО, на котором этот контроллер установлен.

Демонтирован - данный переключатель необходимо активировать в случаях, когда оборудование демонтировано с МО.

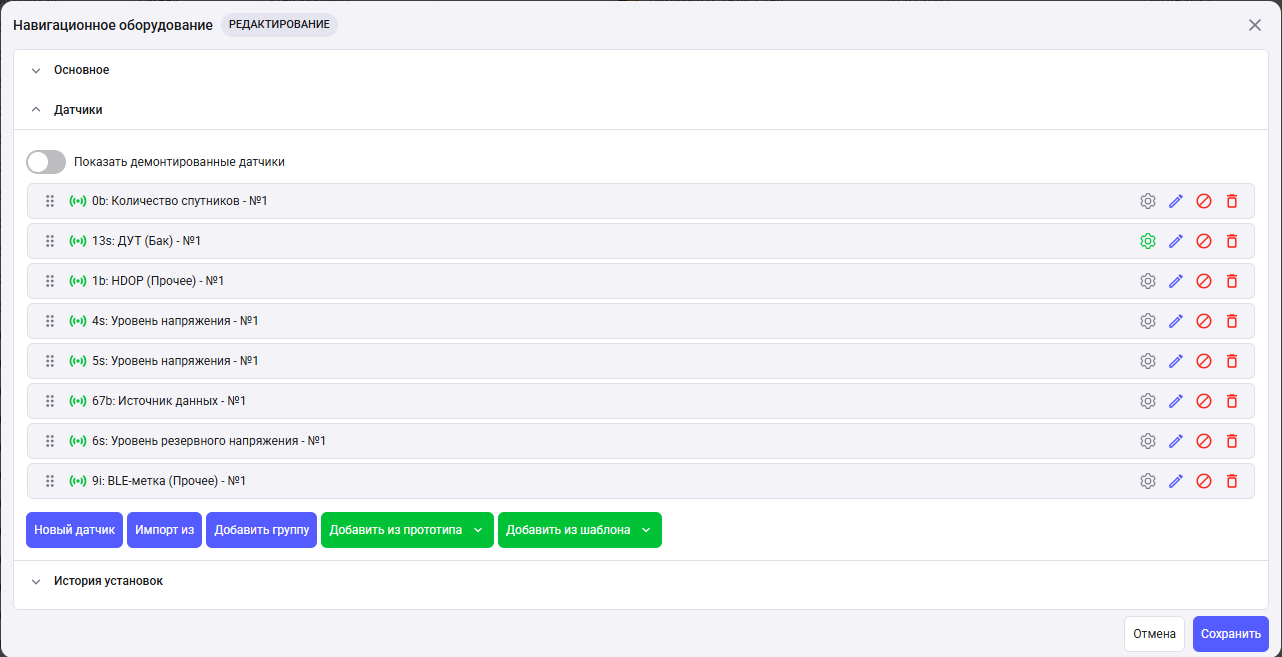

2. Раздел “Датчики”

В данном разделе отображаются все датчики, установленные на контроллере, а также имеется возможность  добавить новые датчики.

При активации переключателя “Показать демонтированные датчики” в списке будут отображаться датчики, которые в системе помечены как демонтированные.

Помимо добавления новых датчиков в этом разделе можно также произвести следующие действия над уже созданными датчиками (доступные действия располагаются справа от названия датчика):

• • • Настроить конвертеры (тарировки) - при нажатии этой кнопки открывается новое окно для добавления новой или редактирования уже существующей тарировки.

Тарировка предназначена для корректного отображения данных, поступающих с навигационного оборудования, и для точного расчета параметров в отчетах системы. Позволяет системе правильно интерпретировать значения, поступающие с датчиков.

В открывшемся окне необходимо заполнить:

1. 1. 1. 1. 1. История тарировок - предлагает выбрать уже ранее созданную тарировку, либо добавить новую. Тарировка может быть:

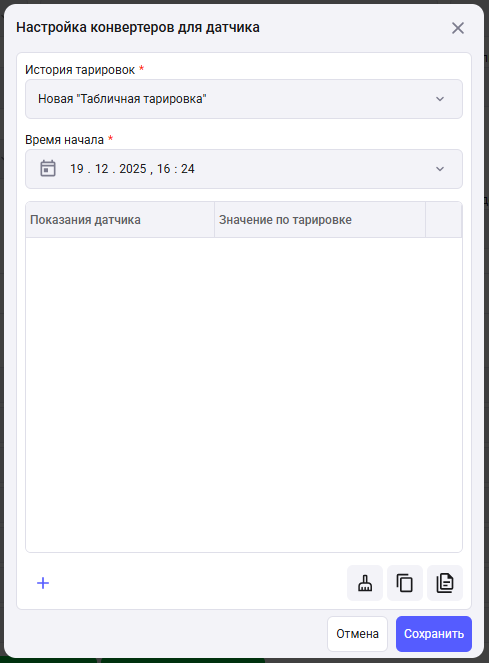

               • Табличная - используется, если зависимость между сигналом и физическим параметром нелинейная. В поле “Показания датчиков” вводятся значения, поступающие от контроллера, а в поле “Значение по тарировке” - реальные значения параметра (литры, проценты, кг и т.д.). Чем больше точек будет добавлено, тем точнее система определит показания с датчика.

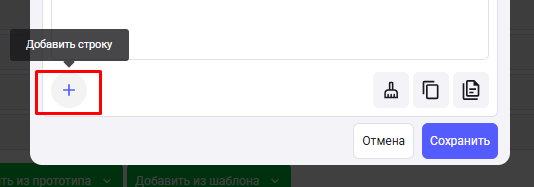

Для добавления новых строк в таблицу необходимо нажать кнопку “Добавить строку”:

Для очищения таблицы необходимо нажать кнопку “Очистить тарировку”:

Для копирования данных тарировочной таблицы необходимо нажать кнопку “Копировать в буфер”:

Для заполнения таблицы ранее скопированными значениями из буфера необходимо нажать кнопку “Вставить из буфера”:

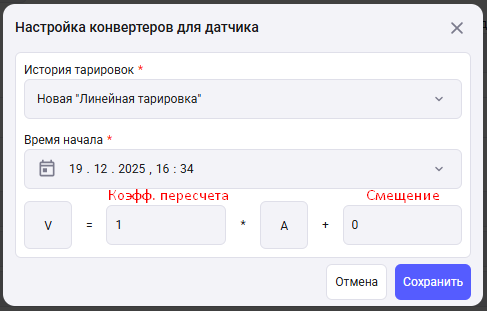

1. 1. 1. 1. • Линейная - используется при линейной зависимости между сигналом и физическим параметром. Указывается коэффициент пересчета и смещение.

2. Время начала - дата и время, с которого данные начнут конвертироваться по выбранной тарировке;

• • Редактировать - при нажатии этой кнопки открывается новое окно для редактирования выбранного датчика.

• • Демонтировать - при нажатии этой кнопки система засчитает датчик как демонтированный и скроет его, при этом сам датчик останется в системе.

• • Удалить - при нажатии этой кнопки датчик будет удален из системы.

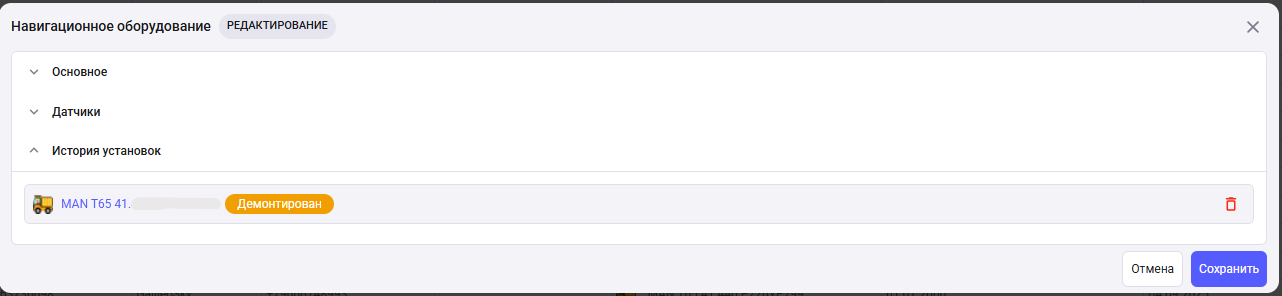

3. Раздел ”История установок”

В данном разделе содержится информация о МО, на которых было установлено навигационное оборудование.
