Как добавить датчики на навигационное оборудование?

Добавить датчики на навигационное оборудование можно несколькими способами:

1. Добавить новые датчики;
2. Импортировать ранее созданные датчики с другого навигационного оборудования
3. Добавить датчики из прототипа
4. Добавить датчики из шаблона

1. Добавить новые датчики

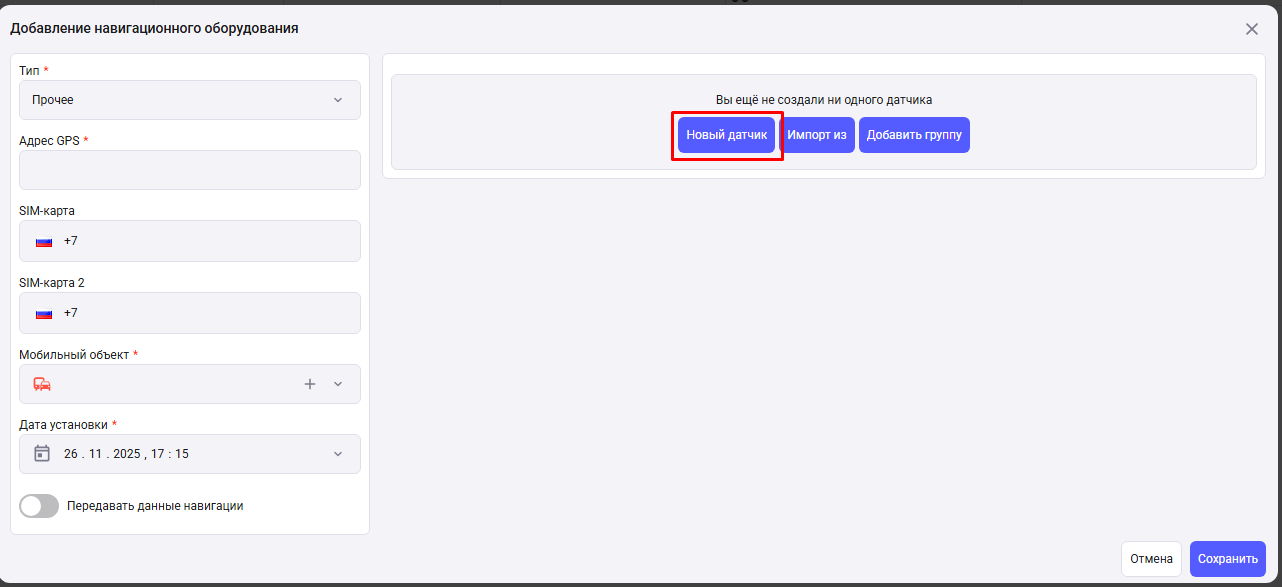

Для добавления датчиков, установленных на контроллере или подключенных к нему, необходимо в окне добавления навигационного оборудования нажать кнопку “Новый датчик”.

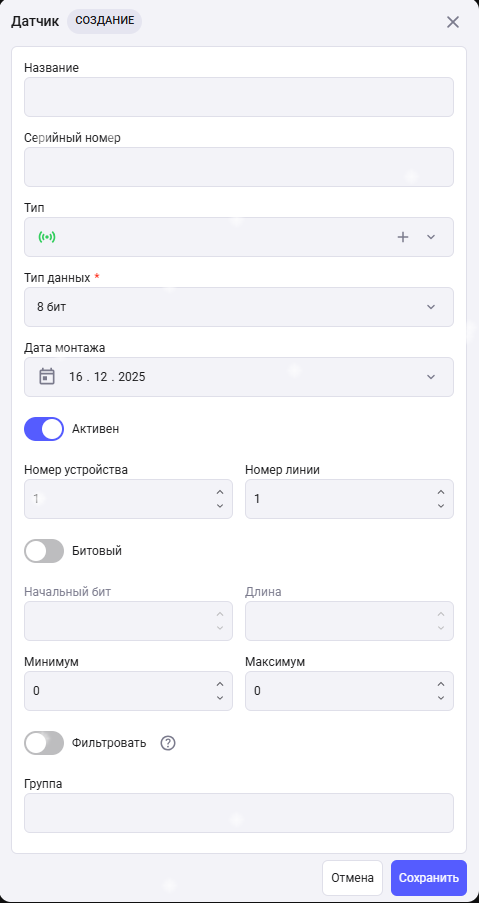

Откроется окно формы добавления нового датчика, где необходимо указать:

Название - название датчика. Обычно используется, если в качестве типа датчика указано “Прочее”;

Серийный номер - серийный номер, указанный производителем на датчике;

Тип - тип датчика. Типы датчиков указаны в справочнике “Типы датчиков” и задаются администратором или специалистами технической поддержки. В отчетах, где есть информация от датчиков, данные берутся от датчиков с соответствующим типом. Например в отчете “201. Отчете по сливам/заправках” данные берутся от датчиков с типом ДУТ(Бак);

Тип данных - поле, указывающее в какой битовой системе будут приходить данные - 8, 16 или 32 бит. Также в системе предусмотрен виртуальный тип датчика, который служит для агрегирования показаний нескольких датчиков или добавления дополнительной тарировки;

Дата монтажа - дата и время установки датчика. С этой даты будут отображаться данные от датчика в системе;

Дата демонтажа - дата и время фактического демонтажа датчика.

Активен - переключатель для отображения/не отображения данных по датчику на графике и в отчетах;

Номер устройства - необходим для нумерации датчиков одного типа. В модуле “Система контроля давления в шинах” данный параметр необходимый для нумерации датчиков давления и температуры в шинах;

Номер линии - номер линии, по которой данные поступают от навигационного оборудования на сервер телеметрии;

Битовый - переключатель, задающий датчик как битовый. Данный вариант датчика необходимо использовать в том случае, если только часть бит поступающего значения нужна для отображения значения датчика. При задании датчика как битового необходимо задать следующие значения:

Начальный бит - с какого по счету бита брать значение;

Длина - сколько бит брать после начального бита.

Минимум - минимальный порог срабатывания. Используется для датчиков давления или при включенной фильтрации;

Максимум - максимальный порог срабатывания. Используется для датчиков давления или при включенной фильтрации;

Фильтровать - при включении фильтрации учитывает значения в диапазоне, находящимся между заданными “Минимум” и “Максимум”. Остальные значения, не входящие в диапазон, отбрасываются;

Группа - группа, в которой будет находится датчик.

Как только требуемые поля будут заполнены необходимо нажать кнопку “Сохранить”.

2. Импортировать уже ранее созданные датчики с другого навигационного оборудования

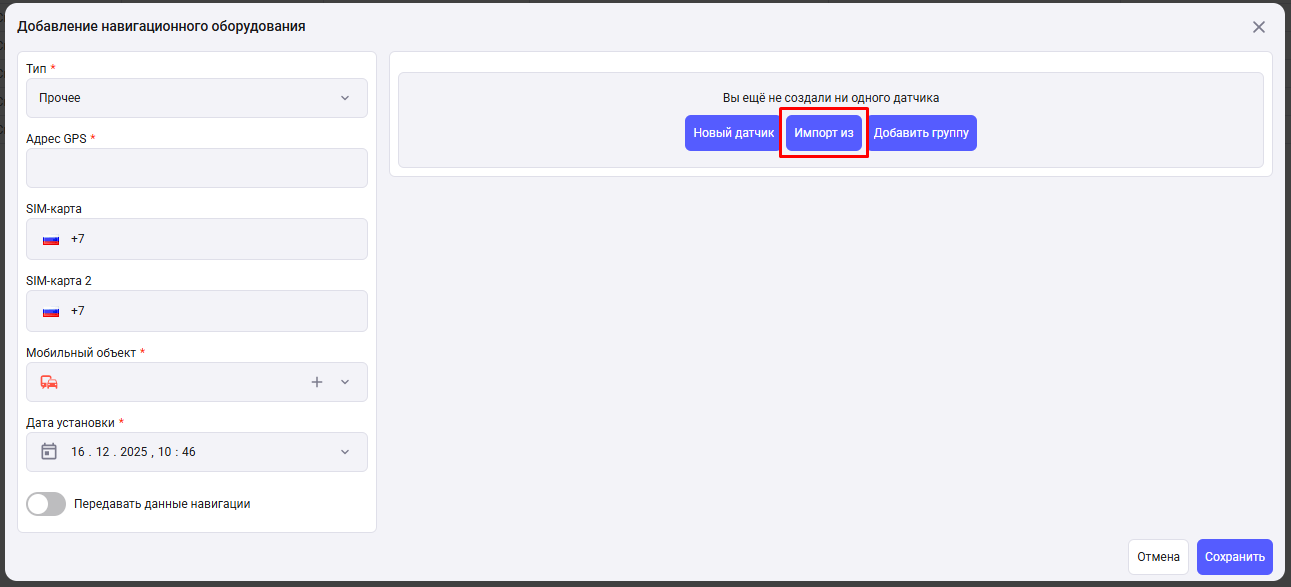

Добавить датчики на оборудование можно также с помощью импорта уже существующих датчиков, ранее добавленных на другое навигационное оборудование. Для этого необходимо нажать на кнопку “Импорт из”.

В данном случае будут импортироваться только те датчики, которые отсутствуют на новом оборудовании. Также импорт датчиков осуществляется только между оборудованием одной модели.

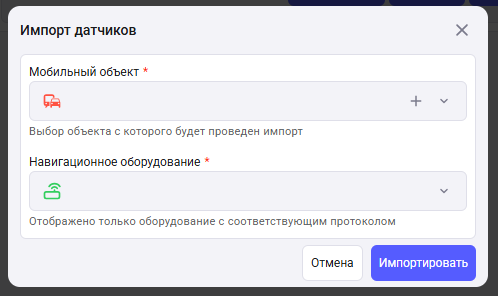

В открывшемся окне необходимо выбрать МО, после чего в поле “Навигационное оборудование” будет доступен список оборудования, прикрепленного к выбранному МО.

После нажатия кнопки “Импортировать” на новое оборудование будут добавлены аналогичные датчики, что и на выбранном навигационном оборудовании.

3. Добавить датчики из прототипа

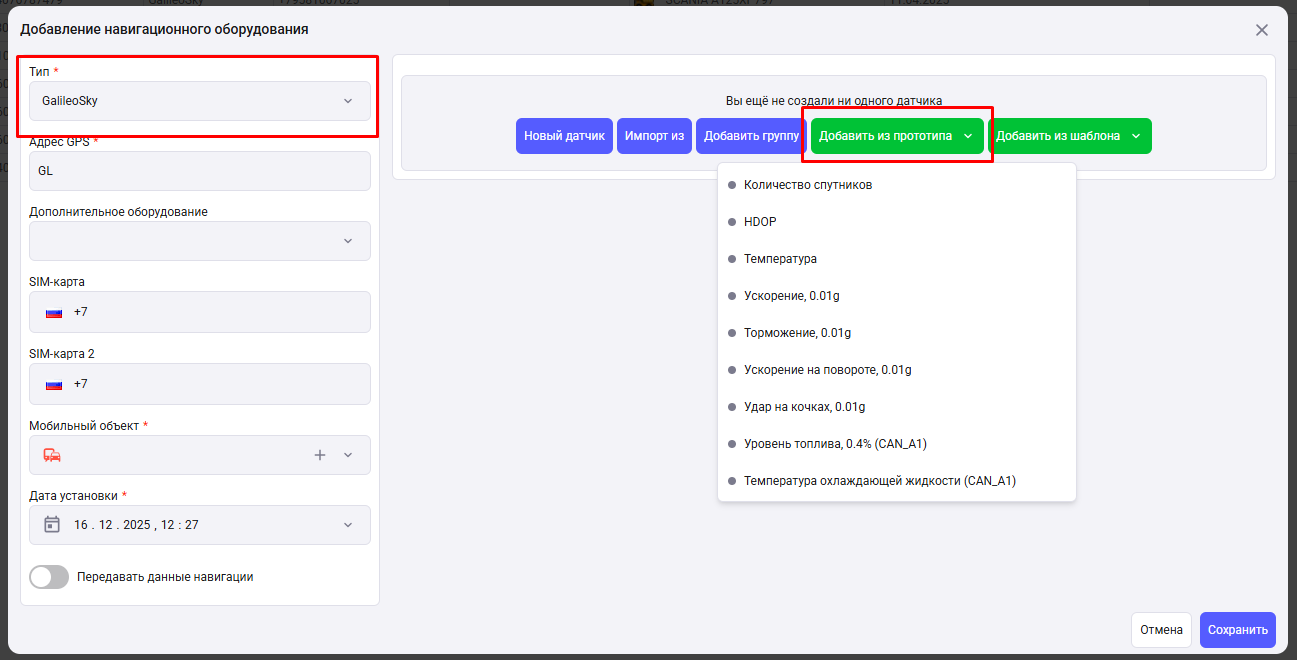

При выборе типа оборудования появится кнопка с выпадающем списком “Добавить из прототипа”, где будут перечислены прототипы датчиков, обычно устанавливаемых на терминалы выбранного типа.

Для создания датчика необходимо выбрать прототип из списка после чего произойдет автоматическое добавления датчика на оборудование.

4. Добавление датчиков из шаблона

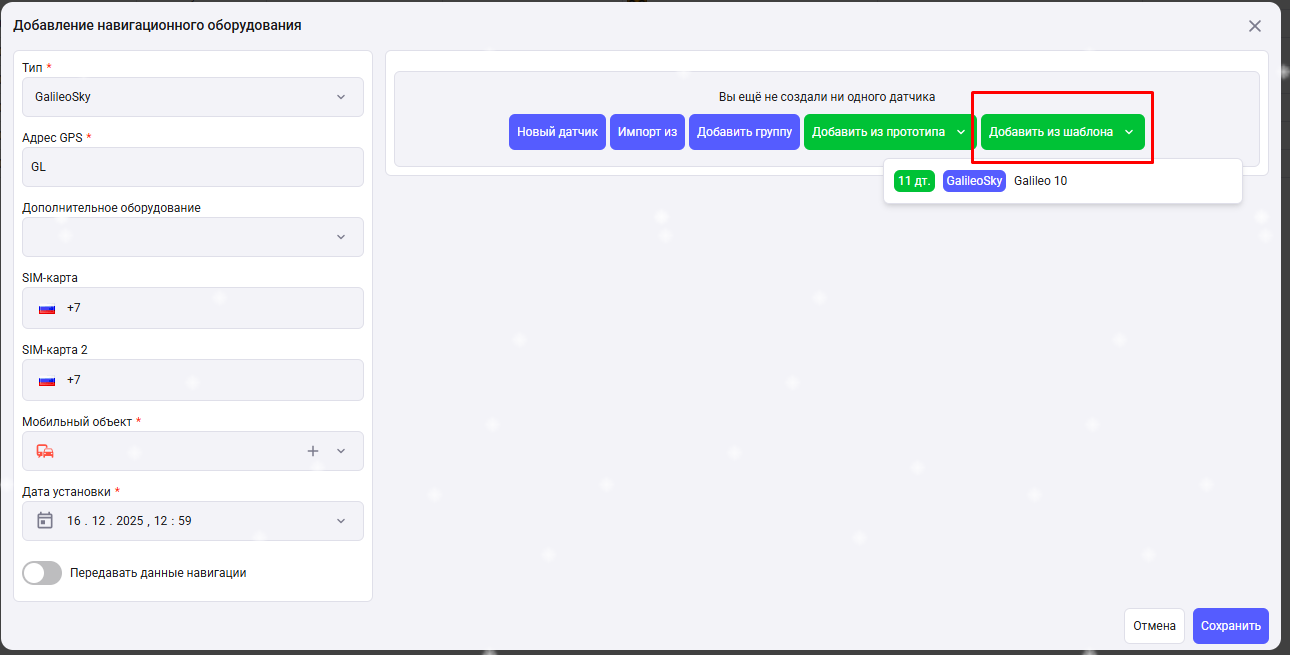

Если в профиле пользователя ранее были добавлены шаблоны датчиков, соответствующие протоколу создаваемого навигационного оборудования, то при его добавлении будет доступна кнопка с выпадающем списком “Добавить из шаблона”. (добавление новых шаблонов датчиков см. в разделе “Шаблон датчиков”).

При выборе шаблона из списка на оборудование автоматически добавятся все датчики, указанные в шаблоне.
