🗺️Редактор карт

Назначение:

Программный модуль «Редактор карт» предназначен для загрузки и настройки векторных подложек, которые затем используются в инструменте «Карта» для отображения объектов и треков. Модуль находится во вкладке «Администрирование».

Пошаговая инструкция по работе с редактором карт:

1. Добавление новой подложки

   • Нажмите «+» и выберите подложку в формате DXF.

   • Затем нажмите «В форме папки» и выберите метафайл в формате MPR.

2. Проверка исходных файлов перед открытием

   • Формат векторной карты: DXF, координаты в проекции Mercator.

   • В файле MPR добавлено имя текущей подложки латинскими буквами.

   • Имя подложки также должно быть латинскими буквами.

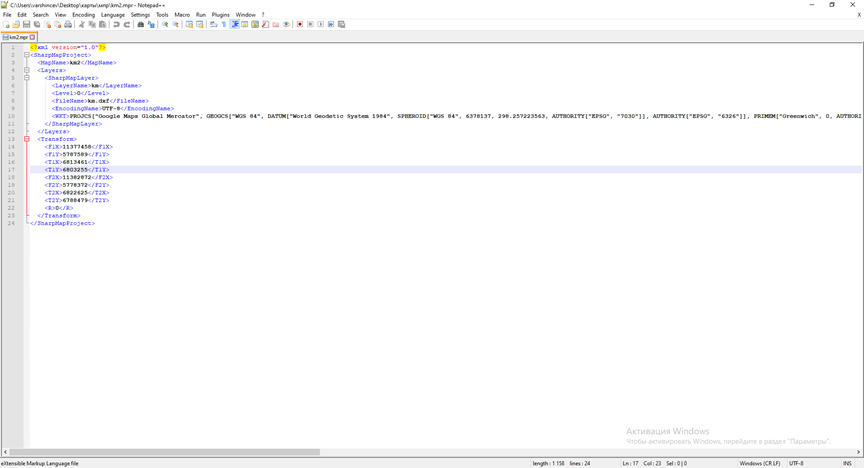

1. Координаты в файле MPR

   • T-координаты – глобальные координаты.

   • F-координаты – координаты подложки.

   • Формат координат можно изменить двойным нажатием на них в правом верхнем углу карты (первая цифра – X, вторая – Y).

2. Трансформация подложки

   • В окне «Трансформация» производится совмещение глобальных координат и координат подложки по двум точкам.

   • Для точек можно использовать поиск на Google Картах или Google Гибрид.

   • R – радиус поворота подложки.

   • Точки следует брать по диагонали, с двух разных концов подложки.

3. Сохранение и подключение карты

   • Готовую карту сохраните в формате MPR.

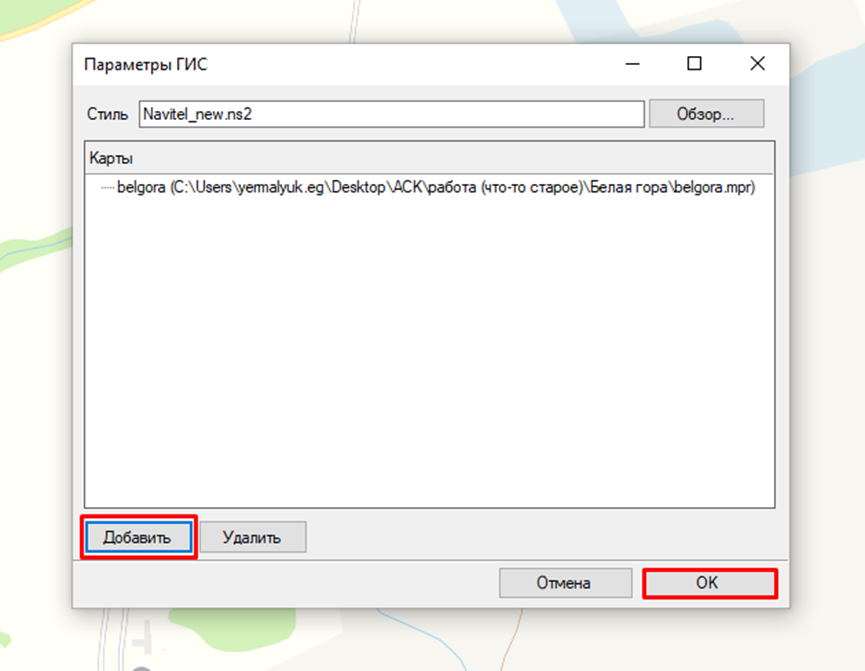

   • Для отображения карты откройте инструмент «Карта» → «Инструменты» → «Настройка векторных карт».

   • Нажмите «Добавить», выберите сохранённую карту и подтвердите «ОК».
