🗂️История сообщений

Назначение:

Инструмент для просмотра и анализа детализированного списка сообщений, поступающих от бортового контроллера транспортного средства.

1. Открытие инструмента

Чтобы открыть историю сообщений, выполните:
Мониторинг - История сообщений

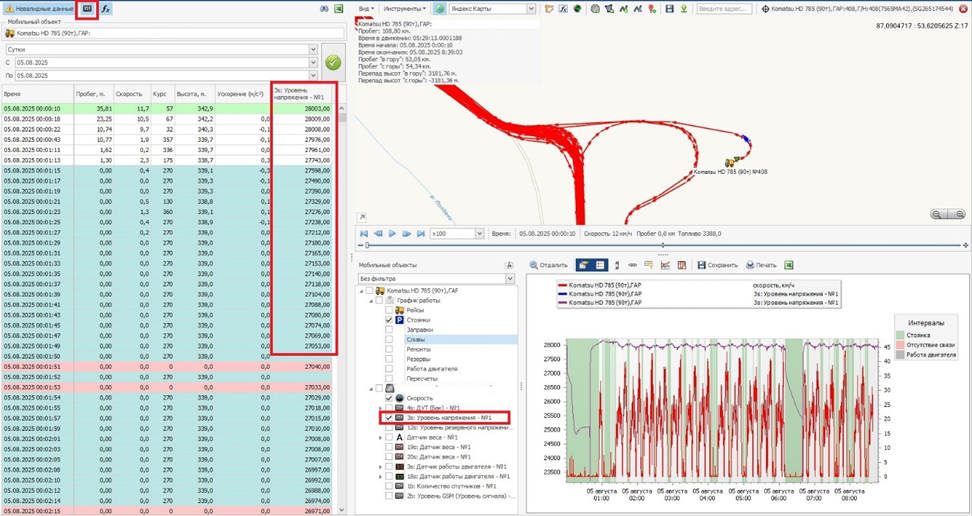

Откроется окно, состоящее из следующих элементов:

• Панель инструментов - набор управляющих кнопок:

  • Невалидные данные - скрывает/отображает сообщения без координат.

  • Показать значения датчиков - открывает дополнительное окно с графиком показаний датчиков.

  • Показывать тарированные значения - при выборе доп. датчиков в таблице отображаются тарированные (преобразованные) значения.

  • Найти в обозревателе - выделяет выбранный объект в «Обозревателе объектов».

  • Выгрузить в Excel - экспортирует текущий список сообщений в Excel для анализа, редактирования или печати.

• Панель «Мобильный объект» - показывает объект, для которого отображается история сообщений.

• Панель временного интервала - задаёт период, за который будут отображены сообщения.

• Таблица сообщений - основной список сообщений от контроллера.

• Окно карты - отображает точки сообщений на карте.

2. Просмотр сообщений

Чтобы загрузить историю:

1. Перетащите нужный объект из Обозревателя объектов в панель «Мобильный объект».

2. Укажите временной интервал.

3. Нажмите «Применить».

   При изменении интервала нажмите кнопку снова для обновления списка.



3. Интерпретация данных

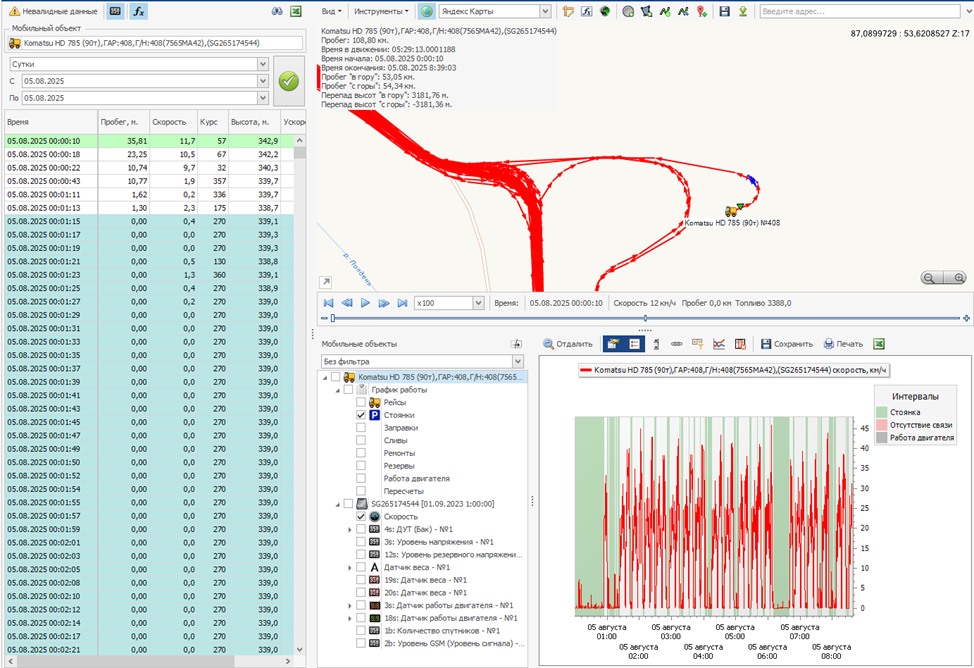

История сообщений представляет собой таблицу, где каждая строка - отдельное сообщение контроллера.

Цветовая индикация строк:

4. Столбцы таблицы

Состав столбцов можно настраивать через контекстное меню (ПКМ по заголовкам).

Основные поля:

• Время - момент формирования сообщения;

• Пробег, м -  расстояние между текущей и предыдущей точкой;

• Координаты - географическое положение;

• Скорость - скорость в точке;

• Курс - направление движения (в градусах);

• Состояние - статус объекта;

• Высота - высота над уровнем моря;

• Ускорение, м/с² - ускорение в точке.

5. Отображение показаний датчиков

Чтобы вывести показания датчиков:

1. Нажмите «Показать значения датчиков».

2. В открывшемся окне отметьте нужные датчики для отображения.

При включении опции «Показывать тарированные значения» в таблице будут отображаться преобразованные данные.

6. Сообщение об отсутствии данных

Если за выбранный период от контроллера не поступило сообщений, система отобразит уведомление:

«Нет навигации за период»
