⚙️Контроль давления и температуры

Назначение:

Инструмент «Контроль давления и температуры» используется для мониторинга состояния шин и подвески транспортных средств, контроля давления и температуры, а также анализа отклонений от установленных норм. Позволяет выявлять перегревы, потери давления и другие состояния, влияющие на безопасность и срок службы шин.

Перед началом работы необходимо:

  • Убедиться, что для транспортного средства добавлены датчики давления и температуры шин.

  • Заполнить нормы давления и температуры — в свойствах мобильного объекта или в справочнике «Модели шин» (рекомендуется, так как значения зависят от модели шины).

Справочник «Модели шин» позволяет добавить информацию о шинах, включая ограничения давления, температуры и плановый пробег. Эти данные используются для расчёта статуса и визуализации состояния шин в модуле.

Основное окно инструмента включает четыре вкладки:
1. По машинам

Отображает объекты для контроля показателей.
Доступны следующие параметры:

  • Подвеска - состояние подвески по данным с датчиков давления.

  • Давление - состояние давления в шинах.

  • Температура - состояние температурного режима.

Цветовая схема статусов:

Статус Описание
Ниже границ показания меньше минимальной отметки
Норма показания в пределах нормы
Близко к границам показания приближаются к верхней или нижней границе
Выше границ показания превышают максимальную отметку
2. Шины

Отображает основную информацию по шинам, установленным на транспортных средствах.

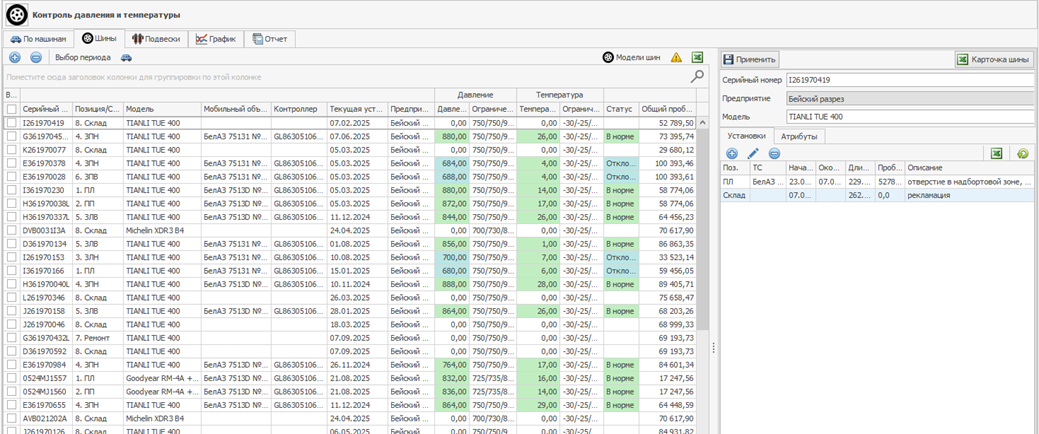

При выборе шины в правой панели открывается карточка шины, где доступна история позиций и пробега.
Плановый пробег задаётся в справочнике «Модели шин».
Цветовые статусы аналогичны вкладке «По машинам».


3. Подвески

Отображает информацию по подвескам транспортных средств.
Интерфейс и принципы работы аналогичны вкладке «Шины».

4. График и Отчёт

Для работы необходимо:

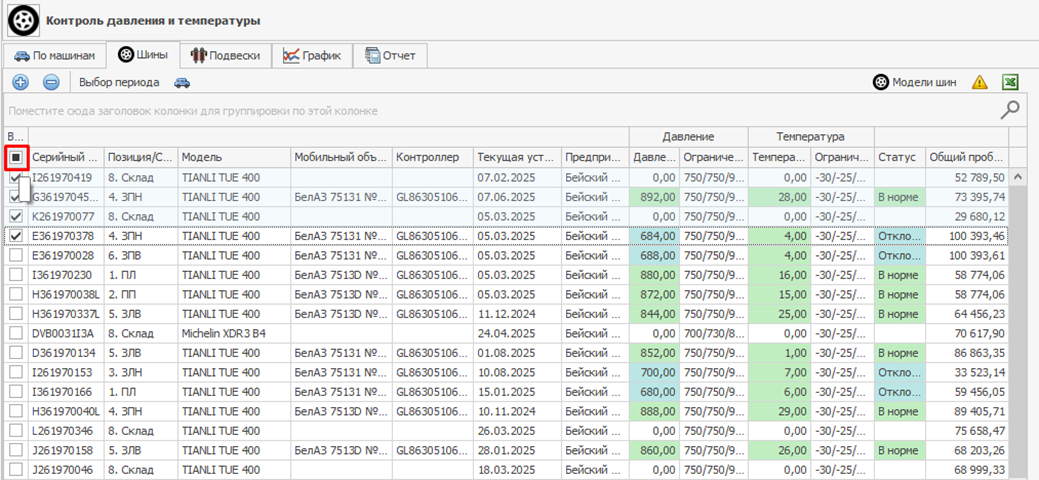

1. Во вкладке «Шины» выбрать интересующие объекты (можно выбрать все).


2. Указать период наблюдения и нажать кнопку «Построить».

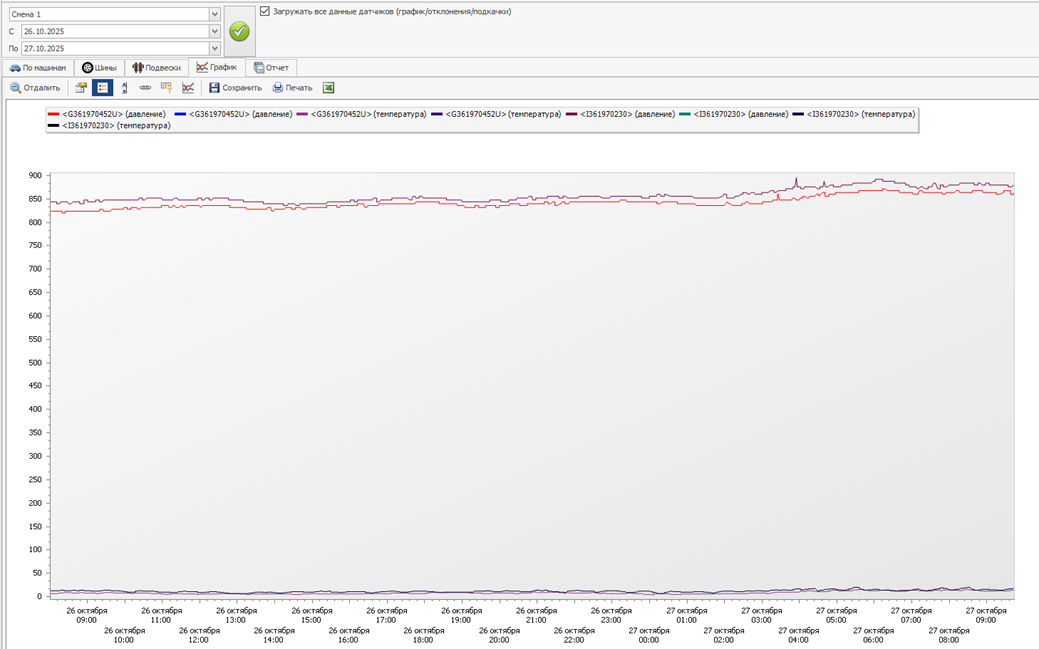

На вкладке «График» отображаются временные ряды показаний давления и температуры.


Во вкладке «Отчёт» доступны следующие таблицы:

  1. Отчёт по шинам - данные за период и количество отклонений от норм.

  2. История установок - перемещения шин с указанием позиций и времени установки.

  3. Отклонения по давлению - события превышений или падений давления.

  4. Отклонения по температуре - события выхода температуры за пределы нормы.

  5. Подкачки шин - зафиксированные события изменения давления.
