📈График показаний датчиков

Назначение:

Инструмент для визуального анализа данных, поступающих от датчиков, установленных на мобильных объектах. Позволяет просматривать показания в виде графиков и сравнивать данные разных объектов и сенсоров.

1. Открытие инструмента

Чтобы открыть окно графиков, выполните:
Мониторинг - График показаний датчиков

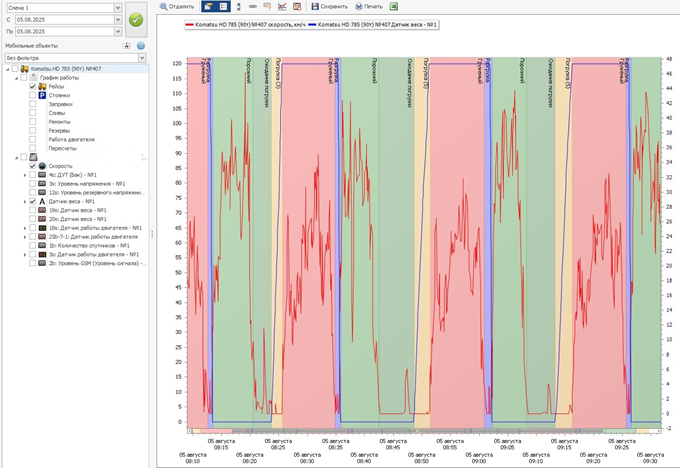

Откроется окно, состоящее из следующих элементов:

2. Основные элементы окна

Панель «Время»

Используется для задания временного интервала, за который будут отображены данные.

Панель «Мобильные объекты»

Отображает дерево мобильных объектов, установленные контроллеры и подключенные датчики.

Функции панели:

• Скрыть/показать демонтированные - отображает или скрывает демонтированное оборудование.

• Удалить объект - удаляет выбранный объект из списка.



Панель инструментов

Содержит кнопки управления графиками:

• Отдалить — возвращает предыдущий масштаб графика.

• Параметры — скрывает/показывает панели «Время» и «Мобильные объекты».

• Легенда — скрывает/показывает легенду графика.

• Полосы прокрутки — включает или отключает отображение полос прокрутки.

• Навигатор — добавляет под основным графиком мини-график с маркерами масштабирования.

• Упрощение графика — визуально сглаживает линии графика.

• Удалить временные отметки (опционально) — убирает выделенные временные участки.

• Сохранить — сохраняет текущее изображение графика в одном из форматов: png, jpg, gif, bmp, tiff, emf.

• Печать — печатает изображение графика:

  • Параметры страницы…

  • Предварительный просмотр

  • Печать…

• Экспорт — сохраняет показания выбранных датчиков в файл .csv.

Область графика

• Числа в правом верхнем углу показывают координаты курсора:

  • по вертикали — значение датчика;

  • по горизонтали — время.

• Если курсор не установлен, отображается пустое поле.

3. Отображение графиков

Чтобы построить графики:

1. Перетащите нужные объекты или группы из Обозревателя объектов в панель «Мобильные объекты».

2. Укажите временной интервал.

3. Отметьте галочками нужные датчики.

4. Нажмите «Применить».

Пока данные загружаются, иконки выбранных датчиков отображаются в виде песочных часов.
При изменении интервала нажмите «Применить» повторно.

4. Структура дерева объектов

• Мобильный объект — галочка включает все графики по данному объекту.

  • График работы — показывает интервалы ремонтов, резервов, рейсов, стоянок, работы двигателя и отсутствие связи.

  • Контроллер — галочка включает графики всех подключённых датчиков.

    • Скорость — добавляет график скорости (с отдельной правой осью, в км/ч; масштаб не изменяется).

    • Датчик — включает график показаний конкретного датчика.

  • Аналоговые значения — необработанные данные.

  • Тарированные значения — конвертированные данные (по умолчанию).

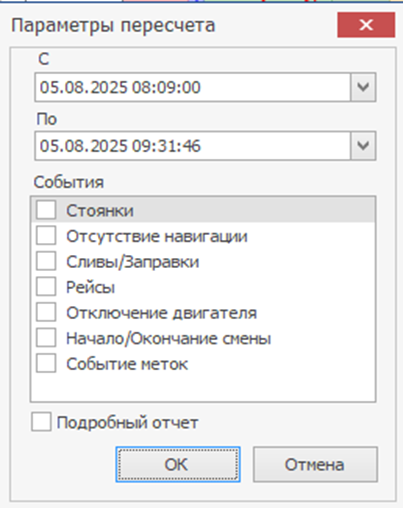

При нажатии ПКМ на строку «График работы» доступно контекстное меню «Пересчёт», которое позволяет пересчитать события (доступно только пользователям с правами «Пересчёт событий»).

5. Отображение данных и масштабирование

• Одновременно можно выводить неограниченное количество графиков, включая данные разных объектов.

• Графики отображаются разными цветами, выбираемыми автоматически.

• Горизонтальная ось - время.

• Вертикальная ось - значение датчика (единицы измерения различаются по типу).

Чтобы увеличить масштаб - выделите нужный участок графика левой кнопкой мыши + Shift (или колесом мыши).
Чтобы вернуть масштаб, нажмите «Отдалить».

6. Контекстное меню датчика

ПКМ по датчику открывает меню с дополнительными настройками:

• Настройки отображения — параметры визуализации:

  • Ширина — толщина линии (в пойнтах);

  • Цвет — цвет линии;

  • Тип линии — сплошная, пунктир и т.п.;

  • Точки — включает/отключает маркеры на линии;

  • Правая ось — выводит график по правой оси.

• Показать заправки — отображает заправки и сливы топлива (только для ДУТ и ДУТ(бак)).

• Добавить преобразование — строит дополнительный график на основе выбранного.

  Доступные методы преобразования:

  • Линейная интерполяция (1 сек.) — интерполяция данных с шагом 1 с.

  • Сглаживание скользящей медианой — сглаживание колебаний; параметр «Ширина окна» определяет степень плавности.
